Sådan krympes et snoet par?

Lad os først se, hvad der eret snoet par. Dette kommunikationskabel består af et eller flere par isolerede ledere. Lederne er snoet sammen og dækket af en plastisk kappe. Netkablet, der bruges til at oprette forbindelse til internettet, består af fire ledere.

Før du komprimerer det snoet par, skal du bestemme, hvad du vil bruge det til. Der er to hovedtyper af krympning twisted pair-stik:

•
  direkte link - Til tilslutning af en computer og en switch / hub / router
•
  cross link (crossover) - For at forbinde to computere sammen

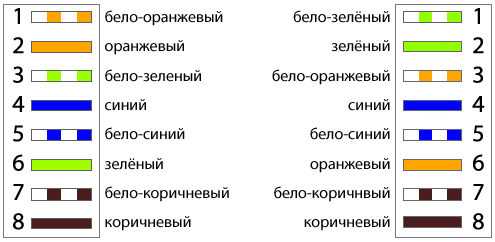

Med en lige forbindelse krympes begge ender af det snoet par i et mønster med tværbindingen i forskellige retninger. Normalt når snoet par til en lige linje ledere snoet par er arrangeret i følgende rækkefølge:

•
  hvid / orange / orange / hvid / grøn / blå / hvid / blå / grøn / hvid / brun / brun


ved crossover link den ene ende af det snoet par komprimeres af den foregående ordning, og den anden ved den anden:

•
  hvid / grøn / grøn / hvid / orange / blå / hvid / blå / orange / hvid / brun / brun


I princippet kan moderne netværkskort "forstå" og direkte link ved tilslutning af to computere, men det er bedre at være sikker.

Så, hvordan man krymper et snoet par derhjemme? For at gøre dette skal du bruge selve kablet, flere RJ-45-stik og et specielt værktøj, der kaldes crimping tang (crimper, crimper).

Crimp tang består af tre arbejdsområder, hver af dem - sine egne funktioner. Håndtaget er placeret kniv til skæring af ledninger, og nogle modeller har også en udsparing, der er designet til at fjerne den eksterne isolering fra det runde kabel. I centrum af swage er der en speciel socket, i hvilken konnektoren også krympes. Og i den øverste del af crimperen er der et område, der hjælper skræl den ydre isolering snoet par.

Så, for at komprimere det snoet par, skal du førstTrim forsigtigt kabelens ende med den indbyggede kniv. Derefter skal det rengøres ca. tre centimeter af kablet fra isoleringen med en speciel kniv. I princippet kan du erstatte den med en almindelig kniv eller en saks.

Efter dette skal du fortyndes, untwine ogjuster wirepar. Derefter skal du distribuere ledningerne i henhold til farverne i overensstemmelse med den ønskede ordning og justere. Efter stramning af de justerede ledere er det nødvendigt at skære deres spidser ved hjælp af en indbygget kniv, hvilket efterlader ca. 1 cm vævede ledere.

Herefter indsættes de justerede ledere istik RJ-45. Dele af ledere skal nå ende af trugene. Sørg for, at kabelkappen kommer ud bag låsen, designet til fastgørelse, og den stopper også. Derefter skal du kontrollere igen om lederne er korrekt lagt i farver og sæt konnektoren i swage indtil den stopper. Efter dette skal du klemme tænget, indtil gaffelkablets lås klikker på plads.

Men det sker, at du ikke har krympe, men komprimereet snoet par, ja, bare dårligt. Derefter kan du bruge en tynd skruetrækker til at krympe den. Denne metode er mere arbejdskrævende og mindre effektiv, men i en nødsituation kan det være nyttigt. Sådan krympes et snoet par med en skruetrækker?

Som i det foregående tilfælde er det nødvendigt at rengøreisolerede ledere ekspanderet ved farve og indsætte dem i konnektoren. Derefter skal du drukne plastik tappen på stikket kontakter og tænder, så de ikke stikker op over overfladen. For at gøre dette, trykke ned på dem på tværs for enden af ​​en skruetrækker. Efter at du har brug for at implementere en skruetrækker sammen og til sidst drukne kontakter, således at tænderne kom i isolation. Vi er nødt til at skubbe fast, men glat.

Kontroller, om du har formået at presse det snoet par korrekt, du kan bruge speciel enhed - tester. Selvom det i nogle tilfælde ikke er nødvendigt med en tester - et dårligt arbejdende eller ikke-fungerende netværk og viser, at kablet er krympet dårligt eller forkert.
